金相顯微鏡作為材料科學領域的基礎分析工具，能夠清晰呈現金屬、陶瓷等材料的微觀組織結構。但在實際使用中，圖像變形問題常影響觀察結果的準確性。本文將從原理分析、誘因解析到解決方案，系統梳理金相顯微鏡圖像畸變的應對策略。

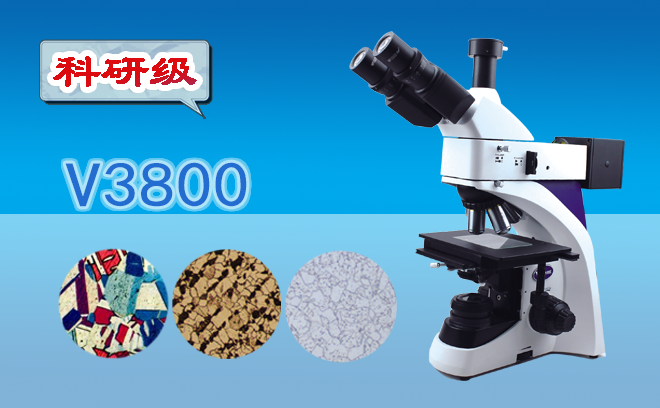

一、金相顯微鏡成像原理與變形類型

金相顯微鏡通過可見光照明與光學透鏡組放大樣品圖像。圖像變形主要表現為：

幾何畸變：樣品傾斜、透鏡像差導致圖像拉伸或壓縮；

色彩失真：光源波長分布不均或濾光片老化引發色差；

模糊現象：對焦不準或樣品表面粗糙度過高導致圖像不清晰；

亮度不均：照明系統光路偏移造成圖像明暗條紋。

二、圖像變形核心誘因解析

1. 樣品制備環節隱患

表面不平整：研磨不充分導致劃痕殘留，反射光散射引發圖像模糊；

腐蝕過度：金相腐蝕劑作用時間過長，破壞真實組織形貌；

安裝偏差：樣品傾斜角度＞2°時，高倍率成像易產生透視畸變。

2. 儀器參數設置失誤

物鏡選擇不當：低倍物鏡（如5×）觀察精細結構時分辨率不足；高倍物鏡（如100×）未使用浸油導致像差增大；

光源強度失調：過強光源引發樣品表面眩光，過弱則信噪比降低；

孔徑光闌未校準：光闌過小降低分辨率，過大則增加像差。

3. 硬件狀態異常

透鏡污染：物鏡或目鏡沾染指紋、灰塵，導致局部模糊；

機械部件磨損：載物臺導軌松動引發圖像漂移；

光源老化：鹵素燈壽命到期導致色溫偏移。

三、系統性解決方案

1. 樣品制備優化

研磨工藝控制：

依次使用240#、600#、1200#砂紙，每道工序減少50%劃痕深度；

Z終拋光采用金剛石噴霧劑（1μm粒徑），配合絲絨拋光布。

腐蝕時間管理：

安裝校準：利用水平儀確保樣品臺平面與光軸垂直度＜0.5°。

2. 參數智能匹配

物鏡-介質匹配：

 光源強度設置：根據樣品反射率調整，金屬樣品推薦50-70%亮度，非金屬樣品30-50%；

 孔徑光闌調節：設置為物鏡數值孔徑的70-80%，平衡分辨率與景深。

3. 硬件維護與校準

日維護流程：

清潔：使用無塵布蘸取乙醇擦拭透鏡表面；

檢查：載物臺鎖緊裝置、光源壽命指示；

測試：標準樣品（如金相標樣）驗證圖像質量。

月校準項目：

光路對中：利用十字分劃板調整聚光鏡位置；

像散校正：通過旋轉目鏡消除場曲；

光源校準：使用光譜儀檢測色溫（推薦3000-3500K）。

4. **功能應用

偏光觀察模式：啟用偏振片組，增強各向異性組織（如球墨鑄鐵石墨球）對比度；

微分干涉（DIC）：通過渥拉斯頓棱鏡將相位差轉換為振幅差，實現納米級表面形貌觀測；

圖像處理技術：采用軟件進行銳化、降噪處理，但需避免過度處理導致偽像。

四、典型案例分析

案例1：鋼鐵材料晶界模糊

問題：45#鋼金相圖像晶界不清晰；

診斷：腐蝕時間不足（僅3s）導致組織未充分顯現；

解決：延長至8s后，晶界對比度提升60%。

案例2：鋁合金表面眩光

問題：6061鋁合金成像時出現亮斑；

診斷：光源強度過高（90%）引發反射；

解決：降至60%并啟用偏光附件，眩光消除。

五、從經驗操作到科學成像

金相顯微鏡圖像變形問題的解決，需建立“樣品-儀器-環境”三位一體的控制體系。通過標準化制備流程、智能化參數設置和預防性維護，可顯著提升成像質量。未來，隨著數字成像與AI分析技術的發展，金相顯微鏡將實現從“人工判讀”到“智能分析”的跨越，為材料失效分析、質量控制提供更**的微觀證據。
